一． 概述
    該系統為無主機防爆擴音對講系統，該系統也可做調度指令電話。系統內的防爆話站由防爆擴音對講直通電話機和防爆揚聲器(防爆喇叭)等組成，主叫摘機即可啟動其它話站的揚聲器進行擴音呼叫。兩臺以上直通電話機相連，即可構成防爆擴音通訊系統。該系統不需要傳統的主機，所有的功能均由防爆擴音對講直通電話機完成。該系統取消了傳統的防爆擴音轉接器，把防爆擴音轉接器的功能集中到防爆電話機內,使其結構更加簡單，安裝和維護更加方便。話機采用兩芯信號總線傳輸，交流電源供電，話機采用先進的編碼解碼技術和邏輯控制電路，各種信號不需轉接直達所有話機，啟動速度快且操作極為簡單。該系統可用抗噪聲手柄（又稱防爆抗噪聲電話機），使系統在高噪聲環境中呼叫通話更加清晰。
    如果感覺防爆擴音電話機還需要閃燈提示處于擴音呼叫狀態，可加入防爆警燈，構成聲和光同時呼叫提示。在聽到防爆擴音電話機發出的擴音呼叫聲的同時由防爆警燈發出閃爍的光提示信號。
    二、該防爆擴音對講系統特點
    1．線路簡單
    系統內所有的擴音直通電話機均并聯到兩根信號總線上，語音和各種控制信號都通過兩根信號總線傳輸。電源線可以集中供電也可以就近單獨供電。單臺話機故障，不會影響其它話機正常工作。
    2．操作簡單
    拿起話機的手柄即啟動系統內其它話機的擴音電路，主叫的講話通過系統內所有未摘機話機的揚聲器播放出來；被叫在聽到呼叫后，就近找到電話機，摘機即關閉所有揚聲器，與主叫通話。通話完畢掛機即可。
    3．具有強插功能且呼叫速度快
    不論系統是處于通話狀態還是處于等待狀態，只要摘機，即可啟動其它未摘機用戶的揚聲器，可以用揚聲器進行呼叫或發出緊急警報。
    4．?dāng)U音功率大
    擴音直通電話機的額定輸出功率為30VA，可接額定功率為30VA以內的揚聲器一只或多只。
    5．環境適應性強
    話機采用鋁合金外殼，表面靜電噴塑。室外公用電話機手柄，各種電路原器件均按室外標準采購和生產。該系統可用抗噪聲手柄，使系統在高噪聲環境中呼叫通話更加清晰。
    6．安裝方便
    兩根信號線有極性要求，兩根電源線及連接揚聲器的兩根線均無極性要求，可以對調，所以安裝較為方便，且對安裝人員的技術水平要求較底。
    三． 防爆擴音對講系統主要技術參數
    1.環境溫度：－30～＋50℃
    2.相對濕度：≤95％
    3.大氣壓力：80～110 kPa
    4.防爆標志：ExdibⅡBT6 Gb（防爆電話機）；ExdⅡBT6 Gb（防爆揚聲器）
    5.防護等級：IP54 （加裝防護箱可達到IP65）
    6.供電電源：AC220V，50Hz（或其它電源，用戶須單獨提出）
    7.擴音輸出功率：30VA（擴音直通電話機）；0．3VA（不帶擴音的直通電話機）
    8. 外型尺寸：270×280×120 mm
    9. 安裝方式：墻壁掛，安裝孔距：200×200 mm
    10.重量：6.5 kg
    四．防爆擴音對講系統使用方法
    主叫摘機，自動向系統內其它話機送一秒“嘟—”的提示音，由其它話機的揚聲器播放出來，主叫的講話聲也通過揚聲器播放出來，實現發布指令或找人等目的。被叫在聽到呼叫后，就近找到系統內任意一部電話機，摘機后即關閉系統內所有揚聲器，同主叫通話。通話完畢掛機即回到等待狀態。
    如遇緊急情況需要呼叫，而系統內又有話機在通話，摘機仍能呼叫系統內其它未摘機話機，通過揚聲器進行擴音呼叫。
    五． 防爆擴音對講系統安裝與調試
    電源線和信號線可采用四芯電纜，也可采用兩芯電纜分別連接。揚聲器連接電纜為兩芯。電纜芯線的截面積均≥0．5mm。電纜的外徑均≤Φ10mm。
    線路的連接：
    1．信號線的連接：兩根信號線有極性要求，不可對調。由第一臺話機連到第二臺話機，再連到第三臺話機，再連到第四臺話機，……
    2．電源線的連接：兩根電源線無極性要求，可對調，連接到交流電源（220V）上。可以按信號線方式連接，也可單獨連接到交流電源上。
    3．防爆揚聲器的連接：帶擴音功能話機的兩根揚聲器連線也無極性要求，可對調。

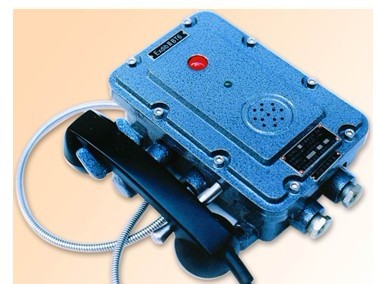

                        擴音功能的防爆直通系統

                    不帶擴音功能的防爆直通系統

                           室內直通電話機

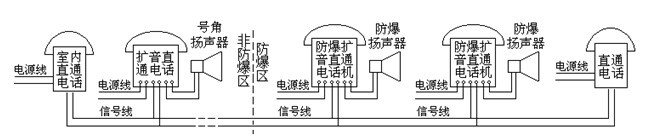

                           系統連接示意圖

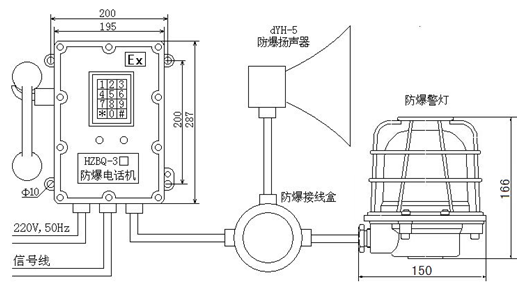

                          防爆警示燈和系統的連接方法
